尼龙砂工件表面异物：成分差异揭失效根源与改善之策

专业化学分析,优尔鸿信,始于1996.

概要

客户使用 B 厂商尼龙砂时，工件表面现白色异物，A 厂商无此问题。经成分分析比对，发现 B 厂商尼龙砂含较多低分子量物质，熔融温度低，高速喷射时熔融附着形成异物。本文深入剖析失效根源，并给出改善建议，为相关行业提供参考。

1.分析案例

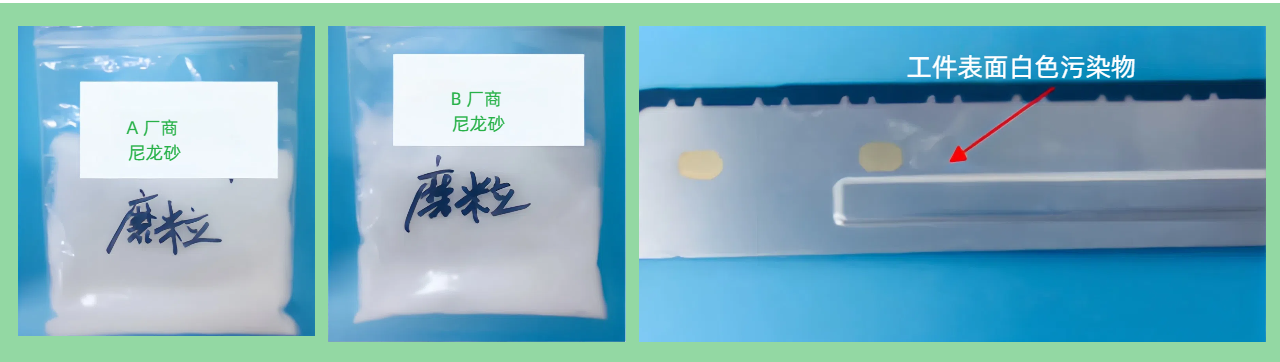

客户在使用两家尼龙砂时，发现B厂商供货的尼龙砂容易在工件表面局部区域形成一层白色异物，而A厂商的尼龙砂不存在此问题，故希望分析B厂商尼龙砂失效的原因。

尼龙砂喷砂工艺是利用压缩空气作为动力源，通过喷砂设备将尼龙砂以高速喷射至待处理工件表面，使工件表面发生物理变化，进而实现清理、去毛刺、粗糙化及强化的目的。

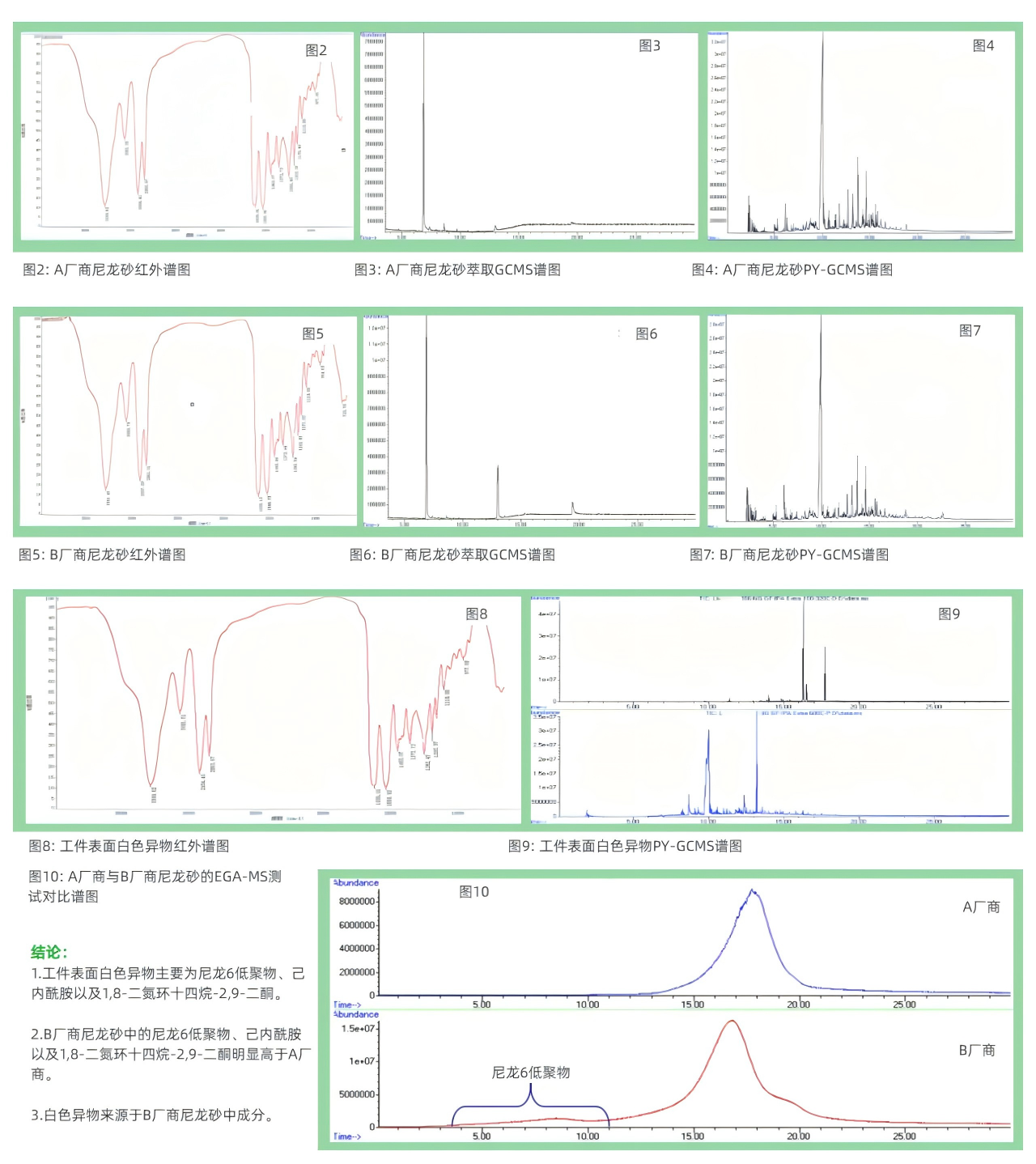

鉴于从外观和粒径上难以区分A、B两家厂商尼龙砂的差异，我们决定采用成分分析比对的方法，深入解析两家厂商尼龙砂的成分信息，并依据成分差异，来判断B厂商尼龙砂可能失效的原因。

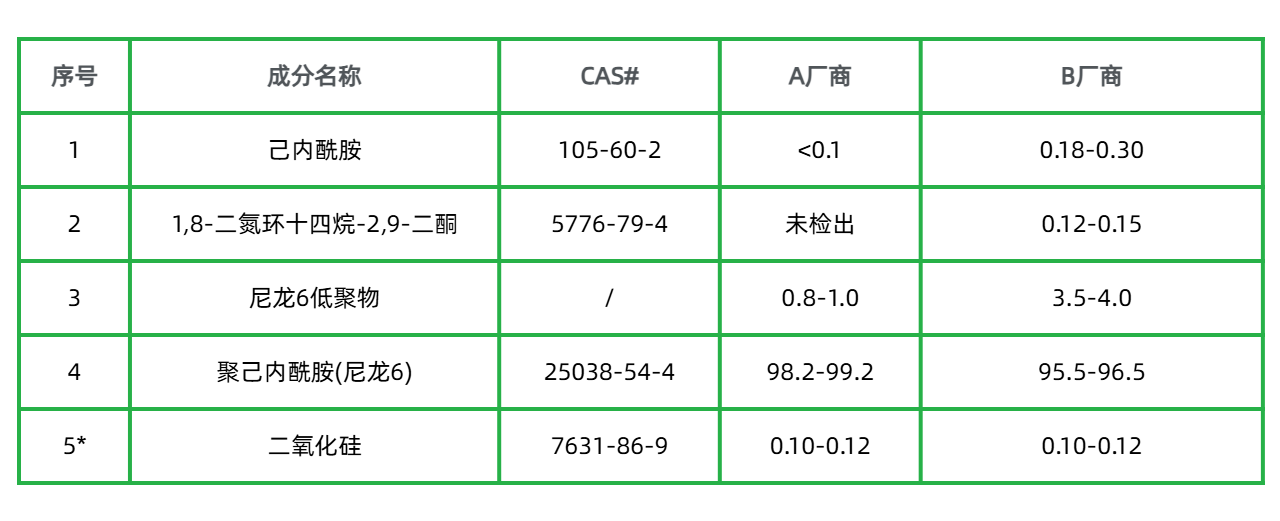

备注：带“*”号成份信息是根据部份元素谱图或裂解碎片信息推导得来，其中己内酰胺与1,8-二氮环十四烷-2,9-二酮，均为聚己内酰胺(尼龙6)中的小分子量物质。

▶ 工件表面白色异物主要为尼龙6低聚物、己内酰胺以及1,8-二氮环十四烷-2,9-二酮。

▶ B厂商尼龙砂中的尼龙6低聚物、己内酰胺以及1,8-二氮环十四烷-2,9-二酮含量明显高于A厂商。白色异物来源于B厂商尼龙砂中的这些成分。

▶ A厂商与B厂商尼龙砂成分的差异，表明两家厂商所使用的原材料品质存在显著差异。

B厂商尼龙砂中含有较多的低分子量物质（包括尼龙6低聚物、己内酰胺以及1,8-二氮环十四烷-2,9-二酮），这些物质的熔融温度显著低于聚己内酰胺(尼龙6)。

据此推测，在尼龙砂高速喷射至处理工件表面时，局部产生的高温，使得这些低分子量物质熔融并附着在工件表面，从而形成了白色异物。

建议B厂商优化尼龙砂的生产工艺，降低尼龙砂中低聚物的含量，以提升产品质量。

常见问答

结合尼龙砂材料的测试需求，污染物、料粒、成品等要求均有不同，寄送之前与检测机构提前沟通，获取专业建议。

警惕“加急套路”，正规品牌机构加急需合理排期。

供稿| 朱新平魏丽婷

编辑| Amadna王莉
